热缩管案列-35kV主变母排加装母排热缩管

文章出处:转载 责任编辑:admin 作者:Steven 人气: 发表时间:2017-03-27 15:05
    工程项目:电力工程部发电车间35kV主变母排加装母排热缩管。
一、项目背景目标
热缩管案列-35kV主变母排加装母排热缩管
        1.1电力工程部发电车间共有5台35kV主变,是发电车间电力系统的重要组成部分,用于连接6kV和35kV电力系统。变压器由于常年暴露在室外,原来母排上的ABC三相标识已经模糊不清,不利于运行人员巡检时对母排存在异常时准确说出哪个母排出现问题,同时也不利于维护人员对各母排检修时做实验,容易将各相母排搞混淆。
        1.2由于当地气候条件较为恶劣,易出现风沙天气,加之进入雨季,沙尘和雨水将对主变母排及连接件造成一定的锈蚀。另外,遇到风雨天气,很有可能将周围树木上的树枝刮到母排上,一旦造成不同相搭接将引起短路事故,影响设备安全及生产运行。所以车间在主变检修时对主变的目视化及防护进行改善。
35kV主变母排加装母排热缩管
二、 项目具体措施
        2.1 在主变停运检修期间,对主变的35kV母排及6kV母排进行热缩处理。分别使用黄绿红三色母排热缩管分别套装在母排的ABC三相上;
        2.2 制作三色字母标识,分别粘贴在母排的可视位置较好的地方;
        2.3另外,本次目视化整改还对变压器储油柜液位标识进行三色标注,让员工一目了然看出变压器油是否在正常范围内;
        2.4 同时对主变底部泄油阀处制作并安装弯管,防止尘土直接粘附在泄油阀的球阀上,影响阀门开关性能;
热缩管案列-35kV主变母排加装母排热缩管
三、 实施效果
        3.1对主变的35kV母排及6kV母排进行母排热缩管热缩处理后加强了母排的绝缘防护,大大降低了恶劣天气引起母排发生短路的风险,提高电力系统运行的安全性;

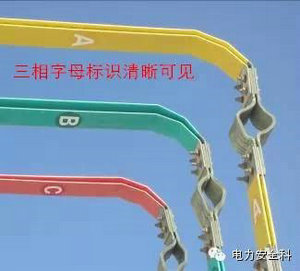

        3.2将黄绿红三色母排热缩管分别套装在母排的ABC三相上以及在母排可视性较好的地方粘贴三色ABC字母标识,便于巡检人员及维护人员对母排的各相进行辨认,不会造成混淆弄错,对巡检和维护带来方便;

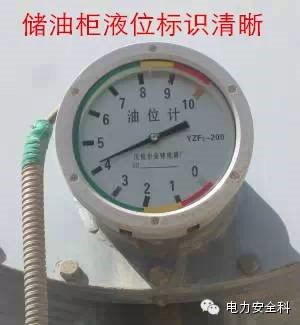

        3.3 同时,在主变的储油柜液位计上粘贴三色上下限标识,便于员工清楚掌握变压器油液位是否正常;
        3.4 另外,对变压器底部泄油阀处加装弯管,避免尘土粘附在阀门上,保障阀门的完好和良好的开关性能,也为出现变压器跑油意外时对漏油有个定向导流,不会引起大面积污染。
