母排热缩管定义,技术参数,选型等综合介绍

文章出处:原创 责任编辑:admin 作者:VOLSUN 人气: 发表时间:2019-07-01 09:30
本章介绍母排热缩管的定义,行业执行标准,技术参数以及常规的选型推荐。

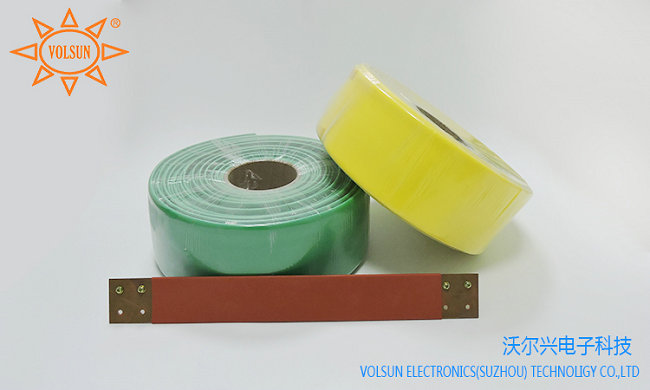

母排热缩管定义:用于母线铜排绝缘的热缩。本质:热缩管
与热缩管的区别:比一般热缩管更具有绝缘性能,这个性能是一般是由厚度来实现的
用途:安全防护或者缩短安全距离的绝缘作用。
母排热缩管执行标准:GB/T1059-2007(国标)
•    检测方法及意义:纵向收缩率《±10%。(沃尔兴标准《±8%)
•    向收缩率/热缩倍率:》50%
•    壁厚不均匀度:《30%
•    计算方法w%=(w厚-w薄)/w厚
材料技术指标
•    硬度:《90% (基本就是手感越软越好)
•    抗张强度/拉伸强度/抗拉强度:》8MPa
•    断裂伸长率:》300%
•    体积电阻率10E14Ω·cm
•    介电强度/击穿强度》25KV/mm
•    工频电压测试42KV(10kv母排)95KV(35KV母排)
•    雷电击穿电压测试75KV(10kv母排);185KV(35KV母排)。

工频电压测试方法
将长度不少于1000mm的母线用热缩管收缩在其适应的矩形母排上,在与收缩后的绝缘母排平行放置另一个相同规格的母排,两母排之间的间隔对10KV母线用热缩管为70mm,对35KV母线热缩管为200mm,在绝缘套管上施加42KV/95KV的工频电压。
选型:选型
•    客户一般会提供这么几个信息
1.电压等级。2.铜排大小
关于电压等级:母排热缩管的电压等级一定要大于等于实际使用电压大小
关于铜排大小
提供的信息可能有这么几种

俗语 铜排规格 铜排截面大小 选择母排大小
100的铜排 100*10(方排) 1000mm2 推荐Ф100
300平方的方排 60*5(方排) 300mm2 推荐Ф60
1200平方的管型母线 Ф20的管排 1200mm2 推荐Ф30
20的管形母线 Ф20的管排 1200mm2 推荐Ф30
我公司已经有的母排热缩管第三方检测报告: ROHS;击穿强度。
