当前位置：

双壁热缩管如何判断是否加热到位

文章出处：原创责任编辑：admin 作者：Volsun 人气：发表时间：2020-01-06 15:57
【大中小】

双壁热缩管作为热缩管的应用里最广泛的一块，同时也是各种应用问题出现高频领域，这里我就贴一些比较典型的情况，希望能帮助你理解如何判断双壁热缩管在加热过程中怎么选择参数，如何判断是否到位。

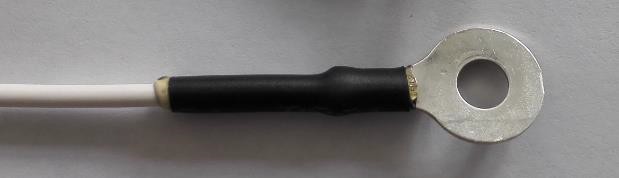

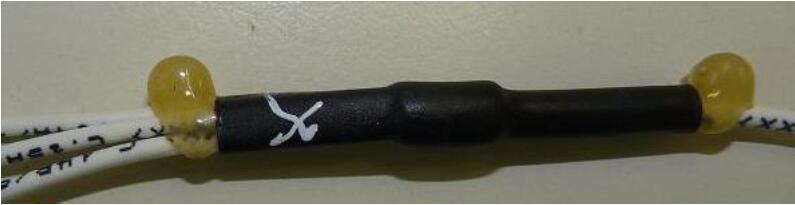

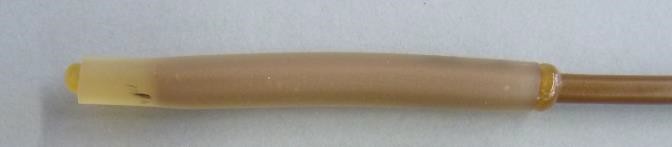

下图是常规的情况，在超声波拼接线束上，正常的情况下是热缩管完全回缩，溢胶适中，加热不足时，可能热缩管还没有完全回缩，或者表面看热缩管完全回缩了，但是溢胶不充分，这样也达不到密封的作用，而过度加热则会烧伤。

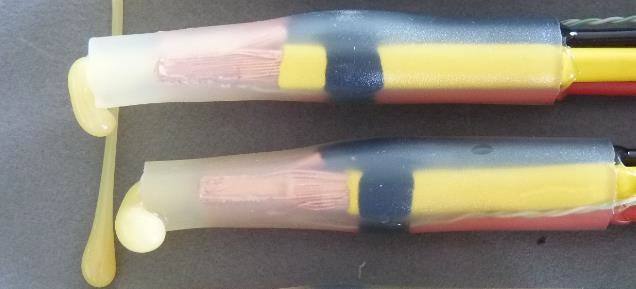

有些情况下，虽然过度加热并没有造成热缩管或者线束烧伤，但是热缩管流胶太多，这会对操作上带来巨大麻烦，也是不合格。

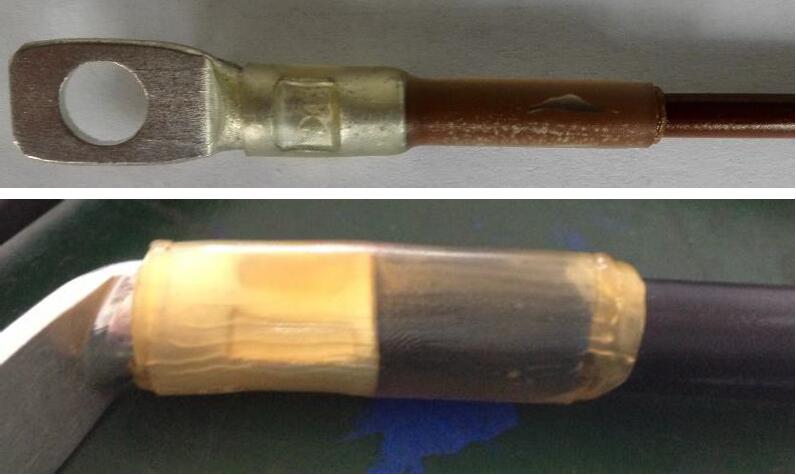

双壁热缩管在电缆线上使用，则常常出现如下图两个现象，第一个是温度过高，产生了大量气泡，同时又没有很好的排出。第二个通常出现在大平方的电缆线上，热缩管加热完成后，内层的热熔胶出现不规则的银纹，这是典型的加热不到位，温度太低，热缩管内部的热熔胶没有达到良好的熔融状态，而是被热缩管外层的收缩力压缩而溢胶，密封性达不到。由于大平方电缆线自身有吸热作用，因此在加工过程中，需要更高的加工温度，同时加热时间适当延长。

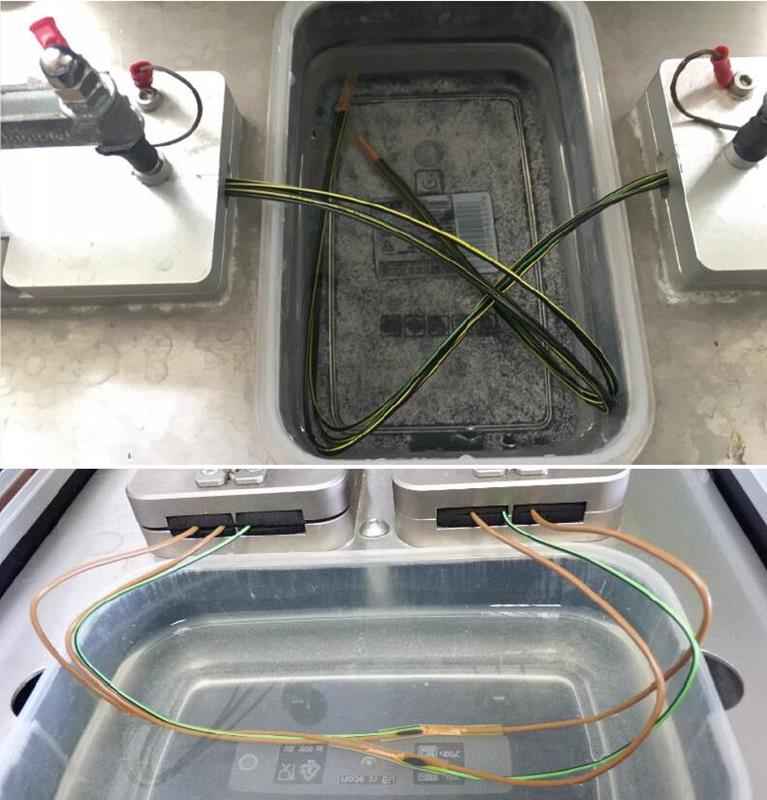

另外对于每一种双壁热缩管来说，要达到密封性，首先要求内层的热熔胶要达到比较好的熔融状态，通常不同的热熔胶有自己的合适的流动温度，加热需要核心温度（通常测量加热过程中内层中心位置与样件的接触部位的温度）超过该温度，才能起到好的效果。
