对于电缆头的设计原理中绝缘性能分析

文章出处:沃尔兴 责任编辑:admin 作者:秩名 人气: 发表时间:2015-01-30 16:23
    电缆头的设计原理应满足与达到的要求:使电缆在任何自然环境下能够安全运行。为了实现这一点,就需要对于电缆头的绝缘性能有充分的认知,下面由小编针对电缆头的绝缘性能作下说明。
电缆头的绝缘:
电缆头的绝缘要求是应满足相与相之间绝缘和相对地的两大绝缘,要求如下:
    1、相对相的绝缘是硅橡胶式、热缩材料两种绝缘材料,通常绝缘性能还要根据材料的单位绝缘指标结合材料的厚度来满足要求。本公司的全冷缩附件是选用美国道康宁的液体桂橡胶作为原料,其性能指数为24kV/mm设计运行厚度在应满足12mm厚,可以经得起雷电冲击和过电压得考验。热缩附件是多种复合材料混合而成,经辐照、加工具有热收缩功能。其单位绝缘指数为1.8-2.0kV/mm,因此设计厚度要比硅橡胶材料相对厚3-4mm单位,即: 15-16mm厚才可以达到运行要求。

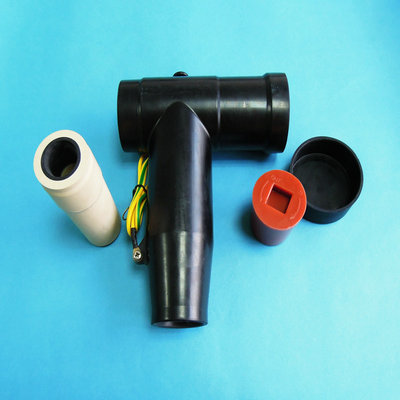

对于电缆头的设计原理中绝缘性能分析
     2、相对地得绝缘是防止电荷由高电位往低电位爬得安全距离。冷缩硅橡胶材料具有良好得弹性,只要设计合理,其强大的回弹性既有足够的抱紧力。无论环境发生热胀或冷缩、冷缩附件都保证紧紧抱着电缆被抱的部位。这样就防止水和潮气的吸入,安全的内爬电距离就得到很好的保证,同时全冷缩电缆头的内爬距离在理论上只要70mm就足够了,处于更安全的考虑,仍然设计运行距离为90MM。
    热缩电缆头的收缩温度为100℃-140 ℃,只有在安装时,温度才可以满足它的收缩条件。当温度低时,由于电缆的热膨胀系数与热缩材料的膨胀系数不同,完全有可能在80 oC以下的环境产生脱层,因此出现裂缝。这样水和潮气就会在呼吸的作用下进入,从而破坏系统的绝缘。但环境的条件发生变化时,由于没有硅橡胶那样的弹性,所以也会给安全带来影响,这就是热缩材料的缺点。
