NS-PTFE210SSB 铁氟龙不锈钢编织管
【产品介绍】
由铁氟龙PTFE和不锈钢SUS304编织双层构成，内层铁氟龙PTFE具有优异的耐高温、耐化学品性能，外层不锈钢SUS304编织网强化了耐压性能，可外接各式接头。广泛应用于液压机械、刹车油管、高压蒸汽、化工等领域。
【产品特点】
1、耐各种化学药品
2、表面磨擦系数低，抗粘性強
3、可外接各式接头
4、使用温度：-50℃～210℃
【内层技术指标】
|
类别 |
项目 |
单位 |
指标 |
检验方法 |
|
物理性能 |
密度 |
2.16±0.03 |
ASTM D 792 |
|
|
折射率 |
1.35 |
ASTM D 542 |
||
|
吸水率 |
% |
＜0.01 |
ASTM D 570 |
|
|
机械性能 |
拉伸强度 |
N/mm 2 |
25～30 |
ASTM D 638 |
|
延伸率 |
% |
25～40 |
ASTM D 1708 |
|
|
拉伸模量 |
N/mm 2 |
750 |
||
|
弯曲模量 |
N/mm 2 |
44～52 |
||
|
肖氏D型硬度 |
D50～D65 |
ASTM D 2240 |
||
|
热量性能 |
火焰传播率 |
无 |
||
|
线膨胀系数 |
10-5/℃ |
10 |
ASTM D 635 |
|
|
热导率 |
Cal/S/cm/℃ |
5～11.10-4 |
ASTM D 696 |
|
|
比热容 |
Cal/℃/g |
0.25 |
ASTM C 177 |

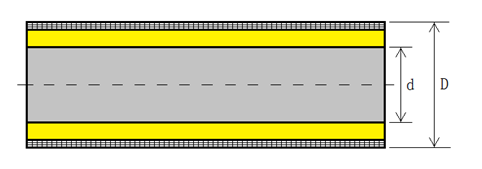

【结构示意图】
【规格表】
|
规格(inch) |
内径d (mm) |
外径D (mm) |
常用工作 压力(kg) |
最小破坏 压力(kg) |
单位重量(g/m) |
最小弯曲 半径(mm) |
|
1/4 |
4.64～5.17 |
7.29～8.48 |
256 |
625 |
104 |
76 |
|
5/16 |
5.96～6.83 |
8.22～9.46 |
232 |
552 |
122 |
81 |
|
3/8 |
7.55～8.39 |
10.31～11.71 |
194 |
540 |
155 |
131 |
|
1/2 |
9.91～10.67 |
12.73～14.18 |
162 |
450 |
185 |
182 |
|
5/8 |
12.54～13.37 |
15.72～16.73 |
139 |
425 |
220 |
211 |
|
3/4 |
15.19～16.59 |
18.57～20.18 |
101 |
385 |
252 |
252 |
|
1 |
21.39～23.05 |
24.59～27.03 |
93 |
240 |
406 |
421 |
注：可按要求订制特殊尺寸及包装。
