热缩管,热缩套管绝缘防护系列产品外销80余个国家和地区,国内所有省自治区直辖市!

关注官方微信服务号
点击关注woerxing

销售热线: 18963669878

销售热线: 0512-66386808

热缩管,热缩套管专业供应商
当前位置:沃尔兴主页 > 企业日记 > 技术文章 >

热缩管怎样做受限收缩测试

文章出处:未知 责任编辑:admin 作者:admin 人气: 发表时间:2020-03-03 14:43

  之前小编有写过,热缩管在加热过程中,存在一些破裂的风险,通常热缩管破裂,会有两个原因,一个原因是本身热缩管的强度问题,另一个是热缩管切开问题或者被尖锐物体切到。
  这里着重讲一下热缩管的强度问题。在行业里,针对热缩管的轻度,会有一个测试叫受限
收缩,是模拟热缩管在加热过程中,包裹不同标称截面尺寸的时候,受到的反支撑力不同(尺寸越大,力越大)可能对热缩管造成破坏。如果形成破坏,表示热缩管有失效风险,下面简单介绍一下具体的受限收缩时怎么测试的,各位客户粑粑在使用过程中,也可以参考进行测试, 从而评估热缩管性能。

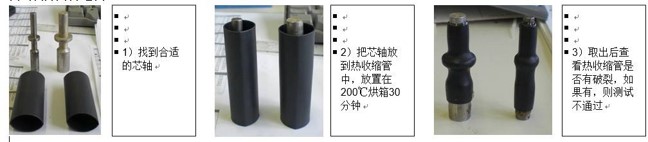

  如上图,其实受限收缩测试的原理非常简单,基本就是三步走:

  第一步,选择合适尺寸的芯轴,通常情况下会选择芯轴的最大尺寸接近热缩管的回缩前的内径;

  第二步,将热缩管套上芯轴,放置在烘箱中,200℃下 30 分钟,使之持续受热收缩; 第三步,将经过处理的样品取出,观察是否有破裂,如果破裂,表面失效。

  这个一方面测试本身热缩管剪切品本身生产过程中剪切切口是否良好,另一方面在切口良好的情况下,评估热缩管对应的交联度等是否达标,是否满足强度要求,如果不满足,那对应热缩管则不建议使用。

  更多关于热缩管测试,我们沃尔兴会持续分享。
