变频器可以帮助电机实现精确调速、节能运行和更灵活的工艺控制，因此被广泛应用于风机、水泵、空压机、机床、输送设备及各类自动化系统。
但变频器的高频开关也可能给电机带来一种不易被发现的可靠性风险——轴电压和轴电流引起的轴承电腐蚀。
当电能在电机转轴上积聚并通过轴承放电时，持续发生的微小电火花会逐渐损伤轴承滚道和滚动体，最终可能导致点蚀、波纹状沟槽、异常噪声、振动增大及轴承提前失效。
如果只是更换损坏的轴承，而没有改变轴电流的形成条件和放电路径，同类问题仍可能再次发生。
变频电机为什么会产生轴电压？
变频器通过功率半导体器件快速开关电压，从而控制电机的转速和转矩。
这些快速变化的电压脉冲可能在驱动系统中产生高频共模电压。由于电机绕组、转子、转轴、轴承和机壳之间存在寄生电容，部分高频电能可能耦合到电机转轴上，并逐渐形成轴电压。
其基本过程可以概括为：
变频器高频开关
→ 产生共模电压
→ 电能耦合到转轴
→ 轴电压积聚
→ 轴承润滑油膜被击穿
→ 电流通过轴承放电
在正常运行时，轴承滚道和滚动体之间的润滑油膜可以暂时起到电气绝缘作用。
当轴电压超过润滑油膜的绝缘承受能力时，油膜可能被击穿，短时间的电流便会通过轴承接触区域释放。
单次放电造成的损伤可能非常微小，但当这种放电反复发生数千次甚至数百万次后，轴承表面损伤就会不断累积。
轴承电腐蚀有哪些典型表现？
1. 点蚀
电流集中通过很小的轴承接触区域时，会产生瞬间高温，造成局部材料熔蚀。
经过反复放电，轴承滚道或滚动体表面可能出现细小的凹坑、麻点或类似火花烧蚀的痕迹。
这些微小缺陷会增加轴承表面粗糙度，并加速后续机械磨损。
2. 波纹状沟槽
随着轴承持续旋转，重复放电和机械滚动可能在滚道表面形成规则的波纹状纹路，这种现象通常被称为轴承电蚀波纹或电腐蚀沟槽。
波纹损伤可能进一步引起：
3. 表面剥落
当电腐蚀持续发展后，受损表面还会承受反复的机械接触应力。
在电蚀、振动、润滑劣化和滚动疲劳的共同作用下，轴承表面可能进一步出现材料剥落，最终导致轴承失效。
其他可能的现场征兆还包括：
需要注意的是，这些现象并不能单独证明轴电流是唯一原因。
润滑不足、污染、同轴度偏差、预紧不当、安装错误及机械过载，也可能造成类似损伤。因此，应结合轴承表面检查、轴电压测量、接地连续性检查和实际工况进行综合判断。

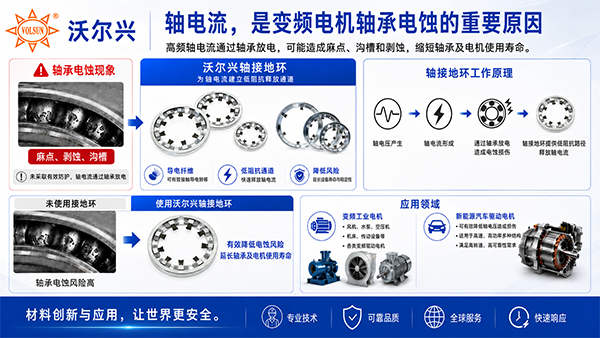

轴接地环如何降低轴承电腐蚀风险？

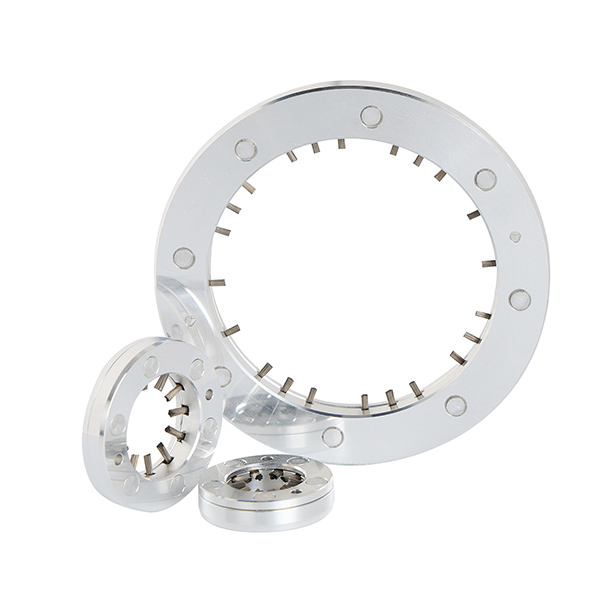

轴接地环的作用，是在旋转轴和接地电机机壳之间建立一条受控的低阻抗导电通路。
导电纤维在电机运行过程中与转轴表面保持接触。当转轴上形成电压时，轴接地环可以将电流引导至电机机壳和接地系统，降低电流通过轴承放电的概率。
其工作过程可以概括为：
轴接地环并不是所有轴承问题的万能解决方案。
实际效果还会受到产品结构、安装精度、轴表面状态、接地连续性、转速、温度、污染物和维护状态等因素影响。
为什么仅更换轴承可能无法解决问题？
更换轴承只能修复已经损坏的机械部件，但未必能够改变电机内部原有的电气条件。
如果变频器工作状态、接地结构、轴电压和放电路径没有发生变化，新轴承仍可能承受相同的电气应力。
根据实际应用，工程人员还需要综合评估：
在部分应用中，更合理的方案可能是接地、绝缘和滤波措施的组合，而不是依赖单一部件。
工业变频电机与新能源汽车驱动电机的区别
轴接地环既可以应用于工业变频电机，也可以用于新能源汽车驱动电机，但两类电机的工况存在明显差异。
工业变频电机
典型应用包括：
选型时通常需要考虑轴径、转速、安装空间、粉尘和湿度、轴表面状态、接地结构及维护便利性。
新能源汽车驱动电机
新能源汽车驱动电机的运行条件通常更加严苛，可能涉及：
因此，适用于干式工业电机的轴接地环，不能直接认定也适用于油冷驱动电机。
导电材料、接触结构、安装方式、耐油性能、耐磨性能及长期导电稳定性，都需要根据实际电机工况进行设计和验证。
轴接地环选型需要提供哪些参数？
在推荐轴接地方案前，通常需要确认以下信息：
仅根据轴径选择轴接地环并不充分。
即使两台电机的轴径相同，如果转速、温度、润滑环境、安装结构和寿命要求不同，也可能需要采用不同的材料和结构方案。
结语
轴承电腐蚀并不只是一个轴承质量问题，而是涉及变频器、电机、电缆、接地结构、转轴、轴承和运行环境的系统性可靠性问题。
当轴电流反复通过轴承放电时，微小的电气损伤可能逐渐发展为点蚀、波纹状沟槽、振动、噪声和轴承提前失效。
经过合理选型和正确安装的轴接地环，可以为轴电流建立受控的低阻抗释放路径，从而降低电流通过轴承放电的风险。
但有效防护的前提，仍然是准确诊断故障原因，并全面评估电机的实际工况。
