沃尔兴耐压测试仪设备安全操作规程

文章出处:原创 责任编辑:admin 作者:技术研发部 人气: 发表时间:2017-07-11 16:48
文件名称 耐压测试仪设备安全操作规程 版本 A
文件编号 RD-17042601 修订次数 1
编制 Candy 审核 Paris 批准 Jacking
日期 2017-05-08 日期 2017-05-08 日期 2017-05-08
一、目的:避免违章操作,保证安全作业,增加设备使用寿命。
二、范围:实验室测定用耐压测试仪。(0-20KV)
三、权责:技术研发部、品质部。
四、内容:

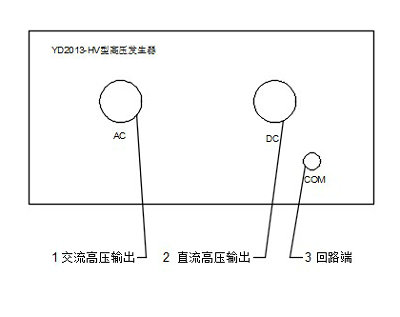

外形图:
 耐压测试仪设备外形图耐压测试仪设备外形图
1、操作步骤:
1.1 将被测件放在绝缘垫上。
1.2 用高压测试线与低压测试线将被测件连好。(输出端为高压,回路端为低压)
1.3 将电源开关置于“开”位置,电压电流正常显示。
1.4 设置漏电流值(一般为0.5A),具体操作方式为:按住设置/测试转换开关,调节电流设置旋钮,使电流显示到设定的漏电流值,然后松开开关设置/测试转换开关。
1.5 AC/DC开关设置电压种类,AC为交流测试,DC为直流测试。
1.6 设置时控开关。
1.7 调节所需时间(一般为20S)。
1.8 将电压调节旋钮逆时针方向调节到零位。
1.9 将开关启动,测试指示灯亮。
1.10 将电压调节旋钮慢慢逆时针调节,直至报警灯亮,记录实测电压值。
1.11 在高压测试状态若被测件的漏电流超过设定的电流值时,仪器自动切断高压,并发出报警信号。
1.12 按一下复原开关,在任何升压过程中和测试过程中的高压被切断。
1.13 不工作时请关闭电源。
2、流程图
 耐压测试仪设备操作流程图
3、注意事项:
3.1 仪器接地必须可靠,接地线线径要粗一些,并且经常检查不使脱落。
3.2 操作者必须踏在适当的绝缘垫上和戴适当的绝缘手套。
3.3 经常清洁仪器各部份并保持环境整洁。
3.4 仪器周围尽量减少导电体及易被击穿的物件。
3.5 严格执行操作规程,集中注意力,不得嬉闹和闲谈。
3.6 仪器的各部份应放在绝缘垫上。
3.7 有任何意外情况及时切断电源。
3.8 建议操作人员不少于二人。
3.9 熟悉仪器的使用方法后再正式进入正常工作,在熟悉过程中调节电压设置在较低的值。
