导热垫片的邵氏 Shore 00 硬度,直接决定垫片在锁紧压力下的贴合能力。低硬度 Shore 00 20~40 垫片,较小压力就能填满界面不平整间隙,适合薄壁壳体和脆弱器件;中高硬度 Shore 00 50 以上垫片,需要更大装配压力,但长期抗蠕变、抗振动性能更优。选型核心原则:在器件承压能力允许范围内,优先匹配现有装配压力能够压实的硬度档位,不能只盯着导热系数做选择。
为什么硬度常常被选型工程师忽略
很多工程师挑选导热垫片时,只对比导热系数,直接跳过硬度参数,最终引发两类典型失效问题。
第一种,垫片压不实。高硬度垫片搭配低锁紧力结构,装配完成后接触面依旧残留空气间隙,界面热阻远高于样本标称值,实测壳体温度会比设计预期高出十几摄氏度。
第二种,器件被压伤。低硬度垫片搭配高锁紧力结构风险不大,但如果选用高硬度垫片贴合薄壁芯片、陶瓷电容或者存在翘曲的壳体,压力会集中在局部位置,极易造成基板微裂纹、焊点应力损伤。

硬度本质就是贴合质量和装配压力之间的权衡关系。硬度越低,达到目标压缩率所需压力越小,对表面凹凸不平的容忍度越高。但材料过软,在高温长期受压工况下更容易发生蠕变塌陷,回弹性衰减之后,热阻会随着使用时间逐步上升。
Shore 00 是什么标度
导热垫片行业大多采用邵氏 00 也就是 Shore 00 标度表征硬度,并非大家更熟悉的 Shore A,两者很容易混淆。
首先,标度不同,数值不能直接对比。Shore 00 专门用于表征软质材料,同一块材料测得的 Shore A 读数一般高于 Shore 00 读数。行业经验来看,Shore A 20 以下大致对应 Shore 00 中高区间,有一个经验粗略换算方式,Shore A 读数加 45 约等于 Shore 00 读数,仅作参考。
其次是测试标准。国内常用 GB/T 531.1,对应 ISO 7619-1,国际普遍采用 ASTM D2240。采购对比不同厂商标称硬度时,一定要确认双方采用同一标度、同一测试标准,不然硬度数值没有对比意义。
沃尔兴 VS-GP 系列导热垫片标称硬度区间 25~70 Shore 00,不同型号存在差异,以各型号 TDS 资料为准。同时还有超软型号,硬度低于 10 Shore 00,专门适配微小间隙与低温工况。
硬度三档分级与对应应用场景
下面是行业通用分级,区间属于工程经验值,最终判定以材料厂商提供的压力 - 压缩实测曲线为准。
软质档位,Shore 00 20~40。低压力即可压实,对翘曲表面保形能力优秀。适合薄壁壳体、精密芯片、表面平整度差、低锁紧力结构。不适合高温长期受压、大平面高压装配场景,存在蠕变风险。
中等档位,Shore 00 40~60。保形贴合与长期稳定性兼顾。适配工业电源、车载控制器、储能设备以及振动环境。不适合锁紧压力不足的小型散热器装配结构。
偏硬档位,Shore 00 60 以上。抗挤出性能好,结构保形稳定。适合高平整度表面、锁紧力充足的功率模块、IGBT 压装结构。不适合翘曲壳体、易碎敏感器件。
结合器件类型简单参考选型: IGBT、SiC 功率模块热流密度高,一般选用导热系数 4 W/(m・K) 以上、中等硬度 Shore 00 40~55 垫片,压缩率控制在 20%~25%,兼顾低热阻与绝缘厚度。 BMS 与车载控制板发热量中等,优先考虑长期回弹与低析出特性,选择 Shore 00 30~45 中软档。 服务器这类紧凑空间,选用 0.5~1.5mm 薄型垫片搭配中低硬度,装配阶段重点管控锁紧压力均匀性。 LED 驱动电源成本敏感、功率密度中等,2~4 W/(m・K)、中低硬度垫片就可以满足需求,装配时留意不要压缩过量,防止边缘溢料。
硬度与导热系数的矛盾:最高导热不一定是最优方案
这里有一个反直觉但非常关键的规律,同一系列导热垫片里,导热系数越高的型号,材料往往越硬。想要实现高导热,需要填充大量导热填料,填料添加量越高,材料越硬、脆性越大,装配压实需要的压力也就越高。
这就是只看导热系数选型的典型陷阱。挑选了 6 W/(m・K) 高导热型号,但结构锁紧压力只有 0.1~0.3 MPa,垫片无法充分压实,最终实际界面热阻反而高于同等装配条件下,压实后的 3 W/(m・K) 中低硬度垫片。正确思路是先从热预算出发,选择能够满足散热需求的最低导热系数,再利用硬度余量,换取更好的界面贴合能力。
沃尔兴全系列导热垫片覆盖 1.5~6.0 W/(m・K),每个导热规格均提供多种硬度档位,选型顺序建议先确定导热系数档位,再微调硬度,各型号准确硬度区间以 TDS 资料为准。
装配压力、硬度、贴合质量三角关系
装配压力、硬度和贴合质量三者相互制约,任意一项参数变动,都会影响另外两项。
估算装配压力时要注意,压缩率和压力并非线性关系。行业经验参考,Shore 00 30 左右低硬度垫片,5~15 psi 也就是 0.03~0.1 MPa 压力,就能实现 15%~25% 压缩;Shore 00 50 左右中高硬度垫片,想要达到同等压缩水平,压力可能需要 20~40 psi,约 0.14~0.28 MPa。所有数值仅作参考,必须以供应商提供的压力 - 压缩曲线为准。
核算器件承压能力,薄型 PCB、陶瓷电容、玻璃封装器件对局部压力十分敏感,建议选用低硬度垫片,同时适当加大垫片面积分散应力。
校核高温长期工况,如果设备内部温度长期接近垫片耐温上限,软质材料蠕变风险会明显上升,需要核查压缩永久变形指标,或者上调一档硬度。
现场没有压力传感器的情况下,可以在预压完成后测量整体结构高度,反算压缩率,以此验证垫片是否压实到位。

选型常见误区
误区一:导热垫片越软越好。材料过软,长期受压会蠕变变薄,接触压力下降,热阻随之升高,高温工况下该问题会更加突出。
误区二:硬度数值可以跨品牌直接对比。测试标度、执行标准、样品状态都会影响读数,不同厂家给出的硬度数值差异会很大,采购对比必须统一口径。
误区三:硬度和厚度分开独立选型。厚度决定间隙填充基础量,硬度决定压实所需压力。厚垫片如果硬度选得过高,压不实概率会显著提升,两个参数需要同步核算。
误区四:只看新机装配状态。新机测试温度正常,不代表长期运行稳定。压缩永久变形,才是衡量硬度长期可靠性的核心指标。
FAQ
Q1:导热垫片硬度用什么单位表示? 工业领域一般采用邵氏硬度 Shore 00,适配软质垫片,测试标准可选用 GB/T 531.1 或者 ASTM D2240。部分偏硬产品标注 Shore A,两个标度体系不同,不可直接对比。
Q2:硬度越低,导热性能是不是越差? 不一定。硬度和导热系数不存在绝对绑定的物理关系。只是同一系列产品中,高导热型号填料含量高,通常偏硬,市场也存在软质高导热型号,需要对照样品参数选型。
Q3:装配压力不确定,怎么快速判断硬度选型是否合适? 装配完成后测量结构总高度,反算压缩率,常规目标区间 15%~30%,推荐 20%~25%。压缩率达不到目标,大概率是硬度过高或者装配压力不足,可以更换更低硬度型号。
Q4:脆弱芯片周边可以使用中高硬度垫片吗? 不建议。容易产生局部应力,损伤焊点和陶瓷元件,优先选用低硬度、高回弹型号,并且核对压缩永久变形指标。
Q5:壳体长期 120℃以上高温环境,硬度怎么选择? 在满足界面贴合要求的前提下,建议上调一档硬度,重点核查压缩永久变形指标,最终以工况温度下实测曲线为准。
沃尔兴相关解决方案

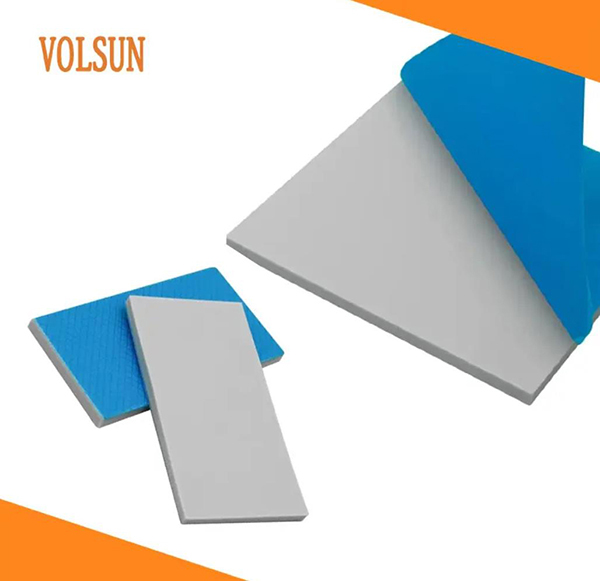

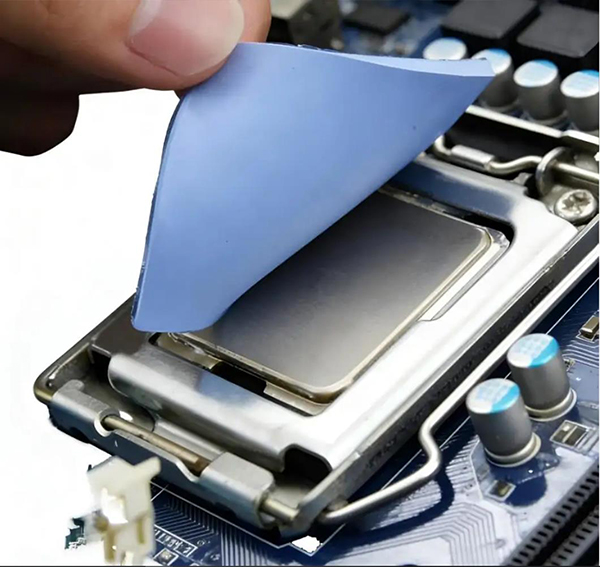

沃尔兴 VS-GP 系列有机硅导热垫片,导热系数覆盖 1.5~6.0 W/(m・K),硬度区间 25~70 Shore 00,另可提供超软规格。产品击穿电压≥7~8 kV/mm,具体参数以型号 TDS 为准,阻燃等级 UL94 V-0,工作温度范围 - 40℃~+200℃,支持任意尺寸定制。
如果您正在开展热设计选型,不确定现有结构锁紧压力适配哪一档硬度,或是需要对应型号完整压力 - 压缩曲线、TDS 资料,欢迎联系沃尔兴获取样品与专业选型建议。我们可以结合您的装配压力、间隙公差、器件承压条件,定制匹配的硬度方案。
