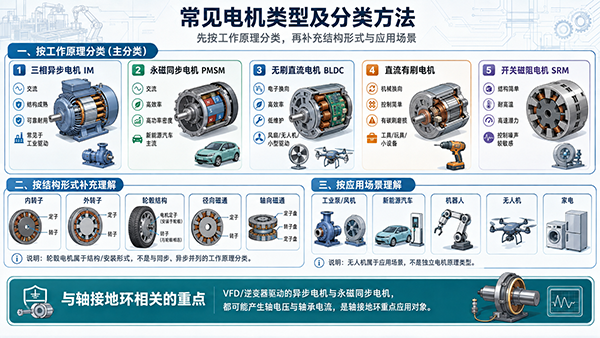

变频电机轴承电蚀，是变频器驱动工况下的常见故障，轴接地环作为轴电流泄放的核心部件，安装位置直接决定防护效果。究竟选驱动端（DE）还是非驱动端（NDE），核心取决于电机功率与轴承配置。





核心选型要点



✅ 75kW（100HP）及以下电机 驱动端、非驱动端均可安装，优先选择安装空间充足、便于后期维护的一端，无需配套绝缘轴承。



✅ 75kW（100HP）以上大中型电机 轴接地环必须装在驱动端；非驱动端必须搭配绝缘轴承或绝缘端盖，切断环流回路。



✅ 大型高风险电机 存在循环电流风险时，单端接地防护有限，需评估双接地环方案。



避坑提示：接地环装在绝缘轴承一侧，防护直接失效；仅保护电机本体，联轴器相连的负载轴承依然有被电蚀的风险。



两类轴电流，决定安装策略



  1.容性放电电流 EDM 变频器 PWM 共模电压经寄生电容耦合至转轴，几乎所有变频电机都会遇到，故障表现为轴电压击穿轴承油膜，产生脉冲放电。



  2.环流轴承电流 定子磁通不平衡感应出轴电压，进而形成闭合回路，多出现在大功率电机上，电流会在电机两端轴承之间循环流动。



轴接地环无法消除轴电压，核心原理是构建一条比轴承油膜阻抗更低的泄放通路，引导轴电流流向机壳地，避免击穿轴承。中小型电机以容性放电为主，单端接地即可；大功率电机同时面临 EDM 放电与环流双重威胁，必须采用「一端接地 + 另一端绝缘」的组合方案。



典型工况选型参考



水泵、风机｜≤75kW



接地环优先布置在非驱动端，无需绝缘轴承。重点核对壳体间隙，避免风扇罩发生结构干涉。



空压机、压缩机｜75‑375kW



接地环安装在驱动端，非驱动端配置绝缘轴承。这类设备运行振动幅值大，优先选用抗震结构产品，保证纤维预紧力长期稳定。



风力发电机｜＞375kW



接地环布置在驱动端，部分机型采用双端配置，非驱动端标配绝缘轴承。海上工况需要选用耐盐雾、宽温域的专用型号。



新能源电驱电机



一般布置在非负载端，配合整机 EMC 设计。油冷电机需选用耐油改性材质，适配设备内部狭小的安装空间。



关键选型与安装要点



1. 轴径匹配：内径与轴径公差≤0.1mm，防止偏心磨损；



1. 接触阻抗：静态接触电阻＜0.1Ω，保障轴电流泄放效率；



1. 耐磨指标：工业级产品耐磨寿命≥20000 小时；



1. 安装要求：转轴去除油漆、锈蚀，表面粗糙度 Ra≤3.2μm；装配完成径向跳动≤0.5mm；接地环支架与机壳接地电阻＜0.1Ω；



1. 定期维护：每 6 个月开展巡检，导电纤维磨损超过原始长度 1/3 时及时更换。





四大常见误区



两端都装接地环效果更好：大功率电机双接地容易形成环流回路，加剧轴承损伤，标准方案为一端接地、一端绝缘。



接地环可以替代绝缘轴承：二者分工不同，接地环负责泄放电流，绝缘轴承切断环流回路，大功率电机必须配合使用。



安装完成后无需维护：导电纤维会持续磨损，需要定期检查损耗状态。



轴电压测值低就不用装：新轴承油膜完好时放电现象不明显，润滑老化之后故障风险会快速上升，建议优先做预防性配置。



FAQ



Q：已有绝缘轴承，还需要轴接地环吗？ A：绝缘轴承仅阻断环流，无法消除轴电压，轴电压依旧会传导至负载端。推荐绝缘轴承搭配轴接地环组合使用。



Q：如何判断接地环工作是否正常？ A：实测轴电压，合格状态峰值控制在 1‑3V 以内；电压明显回升，代表接触失效，需要检修更换。

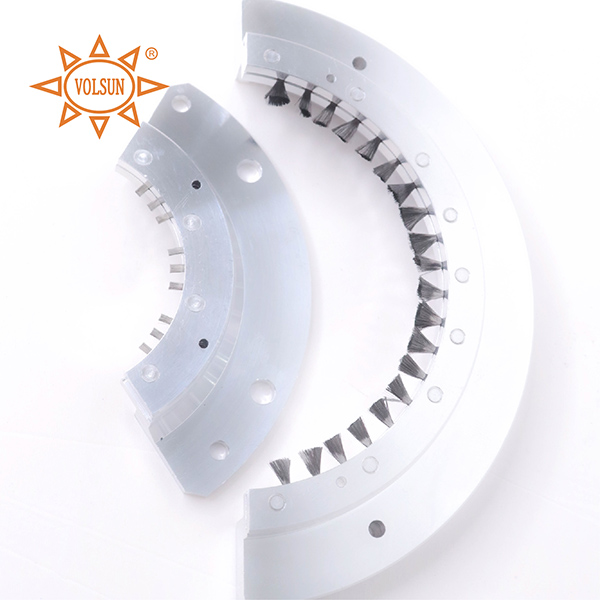

沃尔兴 VS‑RD 系列轴接地环



全系列自研自产，覆盖工业、风电、轨道交通、新能源电驱场景，支持非标定制。



• VS‑RD‑S 标准型：适配 75kW 以下普通变频电机



• VS‑RD‑H 加强型：适配 75‑375kW 大中型工业电机，耐磨寿命提升 50%



• VS‑RDW 风电专用型：耐盐雾，适配陆上 / 海上风电严苛工况



• VS‑RD‑EV 新能源款：耐油紧凑型，适配油冷 / 干式电驱



如需电机轴接地方案评估或样品测试，可联系技术团队。
