800V 高压平台动力电池包导热垫片做厚度选型，不能单一参考热阻指标，要同时兼顾绝缘、散热、机械三大硬性条件。绝缘层面垫片击穿电压要达到 10kV/mm 以上，800V 平台实际母线电压峰值会突破 1000V；散热方面导热系数建议控制在 3.0‑6.0 W/m・K，垫片带来的热阻不能超过电池整体热阻的 15%；机械性能上压缩率维持 20%‑40% 区间，既能压低接触热阻，又规避长期使用发生蠕变失效的问题。
结合工程实践给出经验选型参考，电芯与液冷板装配间隙 0.5‑1.0mm，优先选用 1.0‑1.5mm 厚度导热垫片；模组底板和 Pack 箱体之间间隙 1.0‑2.0mm，垫片厚度选取 1.5‑2.5mm；800V 高压部件对接散热器位置，装配间隙 0.3‑0.8mm，选用 0.5‑1.0mm 绝缘导热垫片，导热系数 3.0‑5.0 W/m・K，击穿电压不低于 10kV/mm。
厚度选型失误会带来直接风险，垫片厚度不足，无法完整填充装配间隙，催生局部热点；垫片过厚会抬高整体热阻，增大装配应力，长时间服役后出现蠕变失效。
国内新能源行业在 2025 年完成从 400V 向 800V 高压平台的快速迭代，行业数据显示当年国内新能源车渗透率超 50%，落地 800V 平台的量产车型已有三十余款。电压平台升级，给热管理配套材料带来全新考验。
系统母线电压由 400V 提升至 800‑1000V，导热垫片击穿电压要求从 5kV/mm 升级至 10kV/mm 以上；快充功率从 50‑150kW 上涨至 250‑480kW，器件发热密度大幅提高，局部热流密度最高可达 100W/cm²；整车集成度大幅提升，零部件布置更加紧凑，装配间隙收窄，对垫片厚度公差管控更加严苛。
400V 项目时期，行业普遍优先看导热系数，厚度粗略适配即可的选型思路，已经不适配 800V 体系，容易同时埋下电气安全隐患与散热缺陷。
有真实项目失效案例可以参考，某一级供应商直接把 400V 平台成熟的 1.0mm 导热垫片，迁移应用到 800V 电池模组项目，垫片导热系数 3.0W/m・K。车辆批量装车三个月陆续暴露问题，模组底部箱体出现局部放电痕迹，实测垫片击穿电压仅 6kV/mm，达不到 800V 工况要求；电芯中部工作温度相较设计值高出 8℃，电池容量衰减速度明显加快。
事后复盘，该垫片绝缘性能仅适配 400V 工况，没有匹配 800V 系统的电压安全裕量，同时受新平台高集成结构影响，原有垫片厚度不足以填满实际装配间隙，双重因素叠加造成故障。
第一优先级为电气绝缘。800V 平台母线峰值电压处于 900‑1100V 区间，叠加 PWM 高频谐波作用，实际承受的电气应力相比 400V 平台高出约 2.5 倍。选型时击穿电压要匹配系统峰值电压并预留三倍安全裕度。按照峰值 1000V、垫片厚度 1.0mm 测算，理论最低击穿电压要求 3kV/mm，工程落地中行业通用推荐标准为不低于 10kV/mm。同等厚度条件下，800V 所用导热垫片绝缘能力需要是 400V 版本的两倍以上。
第二要做好导热性能与绝缘性能的平衡。材料本身存在客观矛盾，绝缘性能提升往往会牺牲导热表现，800V 工况需要在两者之间找到平衡点。常规模组散热、远离高压母线区域，选用标准绝缘导热材料，导热系数 3.0 W/m・K，击穿电压 8‑10 kV/mm；800V 母线、车载充电机、直流变换模块这类关键高压器件位置，选用高绝缘导热材料，导热系数 3.0‑5.0 W/m・K，击穿电压 10‑15 kV/mm；高压连接器、母线排这类对绝缘等级要求极高的部位，选用极端绝缘导热材料，导热系数 5.0 W/m・K，击穿电压 15 kV/mm 以上。沃尔兴 VS‑GP 系列里，VS‑GP3000S30 以及 VS‑GP5000S20 是 800V 项目应用比较广泛的两款材料。
第三是厚度的工程化取值。800V 平台垫片厚度不能简单按照装配间隙直接增加 0.2mm 来确定，需要同步兼顾绝缘安全、热阻控制、压缩率适配三方面条件。绝缘安全维度垫片厚度需要匹配系统峰值电压以及击穿电压安全系数；热阻控制层面保证垫片贡献热阻不超过系统总热阻的 15%；压缩率方面，垫片厚度结合实测最大装配间隙以及目标压缩率换算得出，800V 项目压缩率建议控制在 25%‑35%。综合三项条件取交集，确定最终垫片厚度规格。
方形电芯对接液冷板场景，垫片推荐厚度 1.0‑1.5mm，导热系数 4.0‑6.0 W/m・K，击穿电压大于等于 10 kV/mm，装配压缩率 25%‑35%，沃尔兴 VS‑GP5000S20 可作为选型参考。电芯充放电循环过程会产生 ±0.05mm 的胀缩形变，垫片需要具备优秀回弹性，避免长期循环之后接触失效。
模组底板和 Pack 箱体之间，垫片推荐厚度 1.5‑2.5mm，导热系数 3.0‑5.0 W/m・K，击穿电压大于等于 10 kV/mm，压缩率 20%‑30%，沃尔兴 VS‑GP3000S30 适配该工况。该位置装配间隙偏大，重点关注抗压缩蠕变性能，普通硅胶垫片在高温高湿环境下压缩形变会快速累积，优先选用添加抗蠕变配方的产品。
800V 母线排与壳体贴合位置，垫片推荐厚度 0.5‑1.0mm，导热系数 3.0‑5.0 W/m・K，击穿电压大于等于 15 kV/mm，压缩率 15%‑25%，可选用沃尔兴 VS‑GP3000S15 或者定制高绝缘版本。母线排周边器件工作温度偏高，局部温度可以达到 120℃以上，材料要耐高温老化，硅油析出迁移量要低，防止污染周边接插件。
电控 IGBT 模块与散热器装配位置，垫片推荐厚度 0.5‑1.0mm，导热系数 5.0‑8.0 W/m・K，击穿电压大于等于 10 kV/mm，压缩率 20%‑30%，沃尔兴 VS‑GP5000S20 及更高导热规格可供选择。IGBT 区域热流密度最高超过 100W/cm²，垫片热阻需要控制在 0.3℃・cm²/W 以内，防止芯片结温超限。
击穿电压最低要求 10 kV/mm，推荐达到 15 kV/mm，参考 ASTM D149 标准开展测试；导热系数最低 3.0 W/m・K，工程优选 4.0‑6.0 W/m・K，测试依据 ASTM D5470；体积电阻率不低于 10¹² Ω・cm，优选 10¹⁴ Ω・cm 以上，按照 ASTM D257 测试；工作温度覆盖‑40℃~+150℃，更好的规格可以到‑40℃~+200℃；50psi 压力下压缩形变不超过 20%，优选控制在 10% 以内，执行 ASTM D395 标准；厚度公差基础要求 ±0.1mm，自动化装配场景优先 ±0.05mm；阻燃等级必须满足 UL94 V‑0；经过 1000 小时 150℃老化之后，热阻变化幅度建议小于 10%。
落地选型时，依次完成几项核查。确认击穿电压是否预留三倍系统峰值电压安全裕度；使用塞尺或者千分尺实测装配间隙，多点采集取最大值；核对设计压缩率落在 20%‑40% 合理区间；核算垫片热阻占系统总热阻比重低于 15%；确认材料具备高温高湿条件下长期压缩蠕变测试数据；核查产品拥有 UL、RoHS、REACH 以及 IATF 16949 车规相关认证；确认厚度公差匹配产线自动化装配条件。
不少人认为 800V 平台直接沿用 400V 导热垫片，仅调整厚度就可以满足使用。实际上 800V 系统绝缘要求是 400V 的 2‑3 倍，即便加厚原有垫片，绝缘击穿风险依旧很高，必须选用击穿电压≥10kV/mm 的专用材料，同时索要第三方检测报告。
还有误区片面追求导热系数越高越好。导热能力和绝缘性能存在制衡关系，盲目选用超高导热规格，往往无法满足 800V 严苛绝缘测试，实际项目导热系数锁定 3.0‑6.0 W/m・K 区间更为合理。
片面追求薄垫片降低热阻同样不可取。垫片最小厚度受绝缘强度约束，一味做薄会带来击穿风险，同时太薄的垫片无法补偿装配间隙偏差，诱发局部热点。
压缩率并非越大散热效果越好。压缩率超过 40%，垫片内部导热粒子链结构会被破坏，热阻反而上升，过大应力还会损伤电芯与接插件，800V 工况压缩率控制在 20%‑35% 最为合适。
不要忽视阻燃性能，只关注导热和绝缘。800V 平台电池能量密度更高，单点热失控带来的危害更大，导热垫片 UL94 V‑0 阻燃等级是不可妥协的安全底线。
问：800V 平台导热垫片需要哪些车规认证？ 答：需要具备 IATF 16949 体系认证、UL 黄卡，同时提供第三方出具的击穿电压、热阻实测报告，缺少完整认证资料的供应商需要谨慎评估。
问：800V 电池包能不能用石墨垫片替代硅胶导热垫片？ 答：分场景看待。石墨垫片平面导热性能突出，但垂直方向导热有限，绝缘依靠表面涂层实现。电芯对接液冷板位置可以作为补充方案；800V 母线、IGBT 这类高绝缘需求部位，硅胶基导热垫片依旧是主流选择。
问：温度升高会不会降低导热垫片击穿电压？ 答：硅胶基导热垫片击穿电压会随温度升高出现衰减。设计阶段要按照器件最高工作温度，也就是 IGBT 区域 120‑150℃工况预留绝缘裕量，要求供应商提供不同温度下击穿电压变化曲线。
问：800V 电池包导热垫片是否建议双面背胶？ 答：不推荐双面背胶。胶层本身会占用 0.05‑0.1mm 厚度，干扰间隙匹配精度，胶层老化性能弱于硅胶基材，容易成为长期可靠性短板。优先选用单面背胶或者无背胶产品，依靠结构完成固定。
问：沃尔兴 VS‑GP 系列是否适配 800V 平台？ 答：VS‑GP 系列导热系数覆盖 1.0‑6.0 W/m・K，VS‑GP3000S30、VS‑GP5000S20 等型号击穿电压可达 10kV/mm 以上，适配 800V 多类应用场景，最终选型还是要结合现场工况与实测间隙确定。

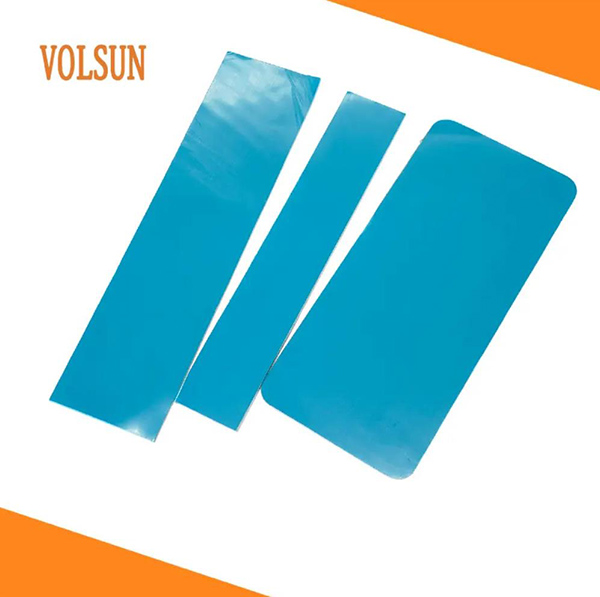

沃尔兴 VS‑GP 有机硅导热垫片针对 800V 高压电池及电控系统，提供厚度、绝缘、导热一体化选型方案。VS‑GP3000S30 导热系数 3.0 W/m・K，击穿电压≥10kV/mm，厚度 0.5‑5.0mm 支持定制，适配电芯液冷板、模组底板箱体位置；VS‑GP5000S20 导热系数 5.0 W/m・K，击穿电压≥15kV/mm，适配 800V 母线、IGBT 模块、高压连接器散热绝缘；VS‑GP2000S40 质地柔软，压缩能力强，适配间隙波动偏大工况；VS‑GP6000S15 属于高导热旗舰型号，面向散热压力严苛场景。
企业布局苏州、扬州两大生产基地，拥有 IATF 16949、ISO 体系、UL 黄卡全套资质，可输出温度‑击穿电压曲线、长期蠕变数据、第三方热阻检测全套技术资料。
如果正在开展 800V 电池包、电控系统热方案评估，可对接沃尔兴技术团队，支持样品测试、现场间隙评估、定制规格模切等配套服务。
